上一篇文章中，我们介绍了 Cam Lock 通过与设备内部结构配合形成钥匙的释放机制，确认断路器、接地开关等设备已达到指定状态。
在实际情况中，并不是所有设备都适合Cam lock的安装。
不同厂家、不同型号的设备结构差异较大；在一些改造项目中，设备已经投入运行多年，内部机构也不适合进行大幅调整。对于这类场景，安全联锁的需求依然存在，但实现方式需要更加灵活。
那么如果无法依赖设备内部结构，又如何将钥匙联锁系统纳入这些设备呢？
01
为什么 机械栓锁 适用于更多设备场景？
与安装在设备机构上的 Cam Lock凸轮锁不同，机械栓锁通过机械锁栓与外部安装方式实现联锁逻辑，不需要改变设备内部结构。
对于新建项目，它能够适配更多设备类型；
对于改造项目，它能够在尽可能减少设备改动的前提下实现机械联锁。
这让联锁用更灵活多样的安装方式，适配更多的设备场景，但依然保留安全操作逻辑。

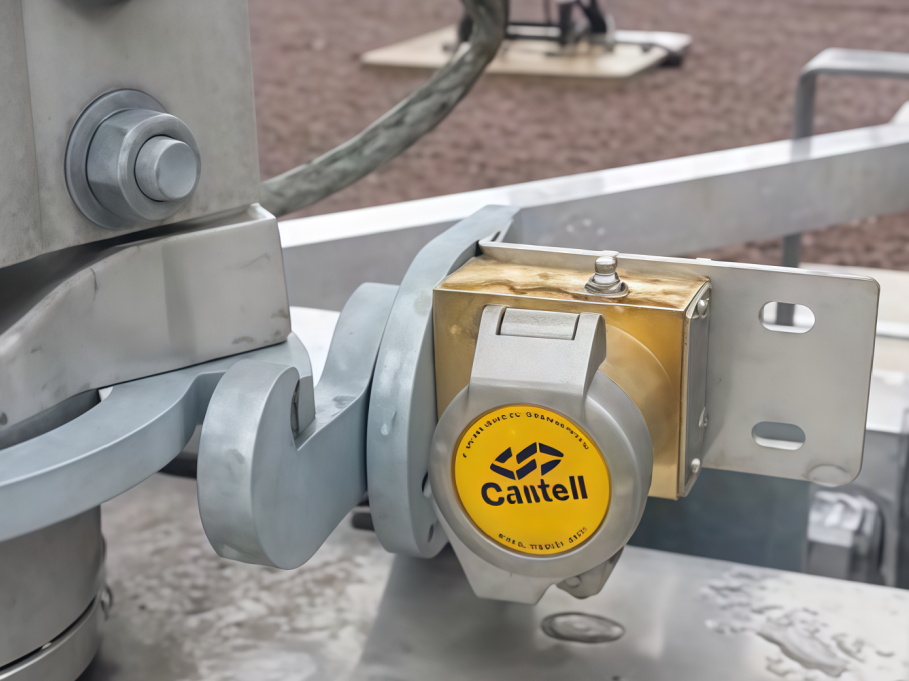

正因如此，从塑壳断路器到手车式真空断路器，从室内配电柜到户外开关设备，栓锁成为钥匙联锁系统中适配范围最广的联锁装置之一。
02
Bolt Lock 锁定的是什么？

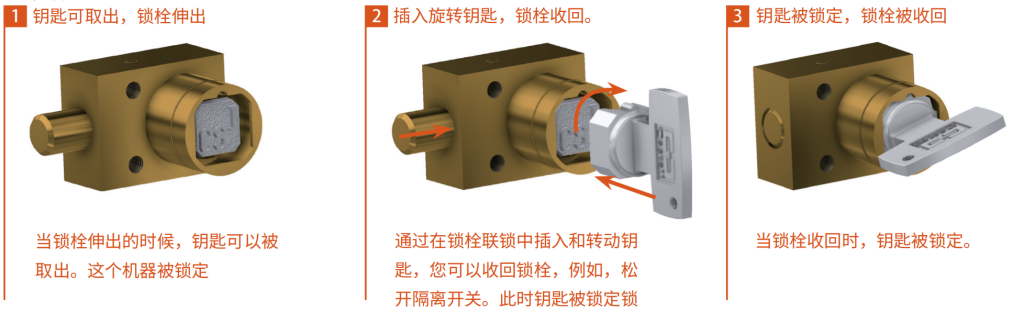

Bolt Lock采用机械锁栓结构，通过锁栓的伸出或收回，对设备的操作手柄、断路器或其他运动部件形成物理限制：
- 锁栓伸出时：操作部件被机械限制，设备无法继续执行对应动作，此时钥匙可以取出；
- 钥匙旋转解锁时：锁栓随着钥匙的旋转收回，设备操作权限释放，钥匙被截留在锁芯中，无法取出。

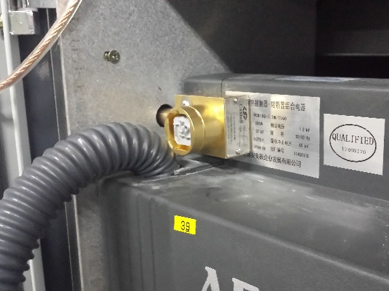

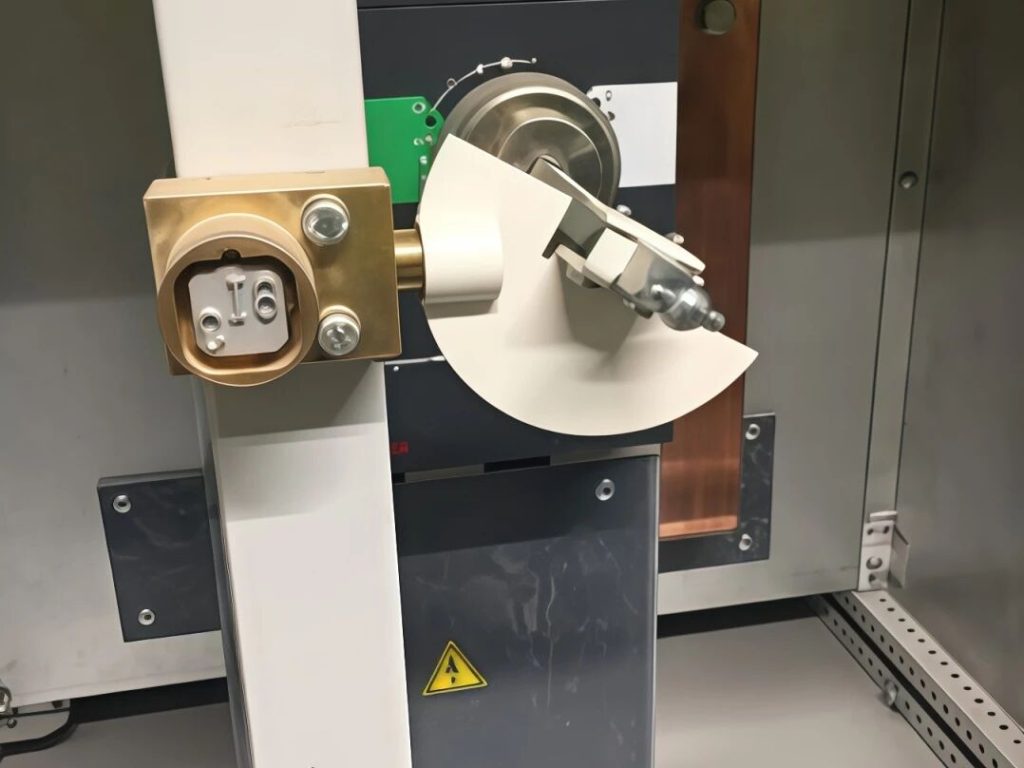

例如，在手车式真空断路器中，它可以用于将断路器锁定在试验位置；在低压应用中，它也可以通过限制操作手柄或相关机构，防止设备在不符合条件时被误操作。
这种方式使栓锁能够适用于不同类型的电气设备，在不改变设备内部结构的情况下，实现可靠的机械联锁。
从 Cam Lock 凸轮锁 到 Bolt Lock栓型机械锁，钥匙联锁系统并不是依赖单一产品完成安全控制，而是根据不同设备结构和操作场景，选择合适的机械联锁方式。
无论是新建项目还是设备改造，机械栓锁都提供了一种更加灵活的机械联锁方式，使不同结构的电气设备能够纳入统一的安全管理体系。
