在低压断路器、接地开关、隔离开关中，我们经常能够看到 Cam Lock（凸轮锁）的身影。
作为 Trapped Key Interlock钥匙安全联锁系统中最常见的联锁装置，它往往也是是整个联锁逻辑开始的地方。
互动一刻：你觉得 Cam Lock 锁的是什么？
- 锁设备？
- 锁操作机构？
- 锁钥匙？

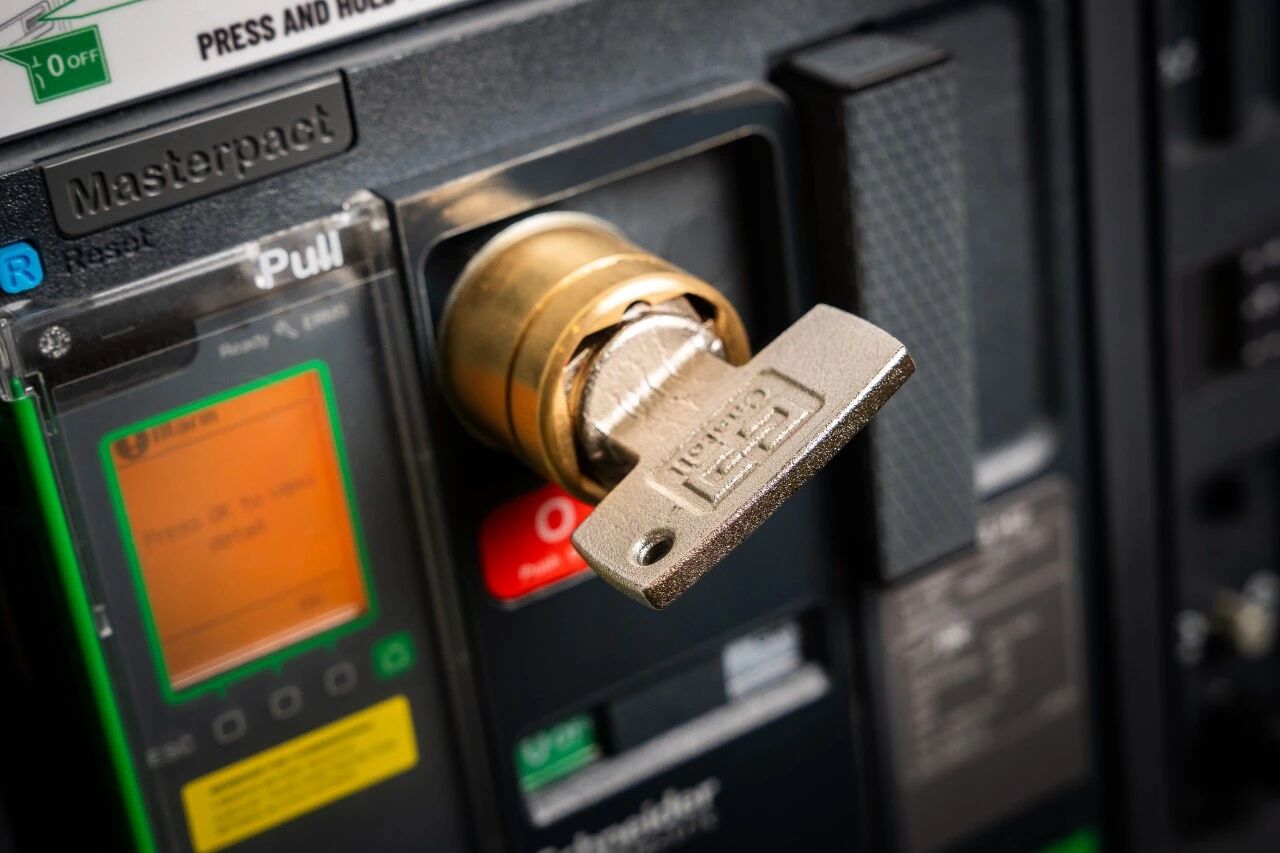

断路器上的Cam Lock
最常见的Cam lock 应用：
对于低压配电系统来说，Cam Lock 最常见的应用之一就是安装在ACB 断路器上。它通常与断路器操作机构联动，只有断路器到达指定状态，钥匙才能被释放。
典型功能可用于锁定：
- 断路器 OFF（分闸） 位置
- 断路器 Test Position（实验位置）
Cam lock 不具备分闸或合闸能力，而是当断路器确认已经达到指定状态，钥匙才能释放。
设备为什么需要Cam Lock？
- 实现对设备状态的物理确认
在电力系统中，并不是所有状态都能够通过肉眼直接确认。
例如：
- 断路器真的分闸了吗？
- 接地开关确实合上了吗？
- 隔离开关是否已安全断开？
Cam Lock 通过钥匙释放机制，将这些状态转换为一个明确、可验证的物理条件。

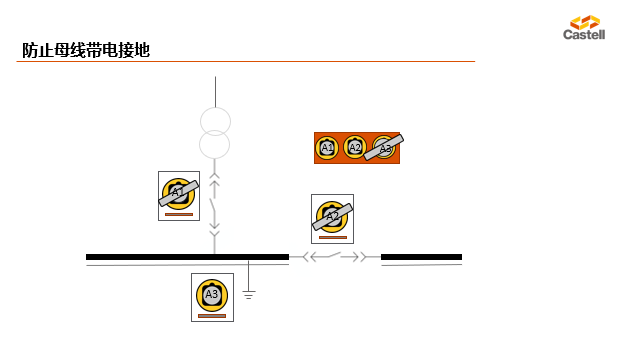

- 通过钥匙与下一步操作形成联锁
钥匙释放后并不会结束任务，相反它会成为下一步操作的必要条件。
假如下一步人员需要进入后续设备，例如合闸地刀，或打开柜门，都需要确认断路器已断开，这实际上对应了电力系统“五防”中的核心要求：
防止带电操作、防止误入带电间隔。
如何选择合适您设备的Cam Lock？
- 明确锁定状态——你需要锁定的是分闸位，还是合闸位？
- 确认设备型号——不同断路器的安装孔位、操作行程、空间限制各不相同。
- 考虑全局联锁——如果涉及到多台设备、多步操作，那你要的就不只是一个 Cam Lock，而是一整套钥匙联锁五防方案。
很多人认为 Cam Lock 只是钥匙联锁系统中的一个锁芯。但实际上，它承担的是设备状态确认的重要角色。

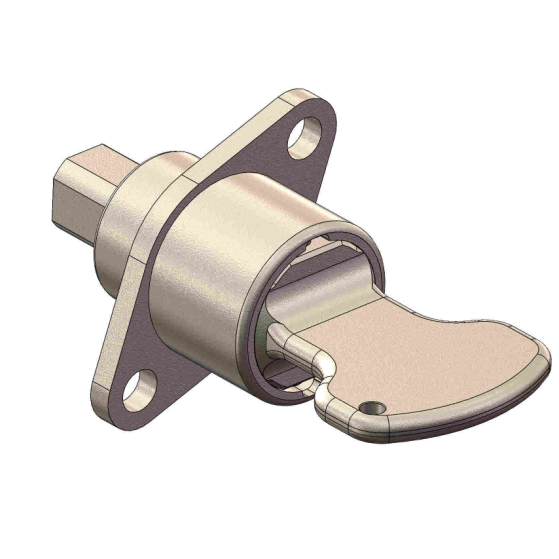

Castell
FS/Q 型
Castell
Mini 锁芯
STI
HFS型
无论安装在断路器、地刀还是开关柜上，Cam Lock锁定设备是否已经达到允许下一步操作的状态。
也正因为如此，编码钥匙可以将断路器、接地开关、柜门以及检修流程连接起来，形成完整的安全操作逻辑。
